GIỚI THIỆU VỀ TL494 SMPS CONTROL INTEGRATION
Hầu hết chúng ta biết một siêu chuyển đổi kiểm soát nguồn cung cấp điện tích hợp TL494 tích hợp vào những thông tin Thổ Nhĩ Kỳ có thể hữu ích trong việc giải quyết các mạch hoặc các hệ thống tương tự như bạn thực hiện trong thiết kế của bạn cũng ví dụ sẽ giúp bạn giải quyết tích hợp kiểm soát tương tự như SG3525 SG3524, vv
TL494 thông tin trong các ghi chú ứng dụng chi tiết của công ty Texas Instruments chuẩn bị cho và được tìm thấy trong 32 Volt Input 5 volts, 10 ampe từ một bộ điều chỉnh mạch 20 kHz sẽ được thông báo như xa như tôi có thể hình dung ra tôi đã cố gắng để làm một giải thích chi tiết như tôi có thể.
Nó bao gồm nhiều phần tích hợp, nhưng nói chung thì rất khó để giải quyết như mọi sự tích hợp, nhưng thấy bên trong là tất cả ở giữa. Để tránh nhầm lẫn, tôi đã viết các phần riêng lẻ (bộ khuếch đại)
Tiếng Anh Nguồn TL494 Báo cáo ứng dụng
Nếu bạn đóng góp của họ với thiếu tắt tích hợp này được giải quyết đầy đủ 🙂 Leave a nhớ hatırlıyoru chỉ tụ dao động và kháng tính toán như thế nào một đi về hy vọng ông lâu tôi nghiên cứu bản thảo ít nhất là cho nhiều lợi ích của chạm không có thêm ado 🙂

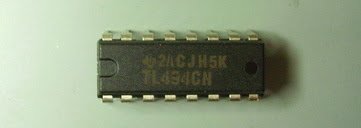

TL494 Tóm tắt thông tin
TL494 giới thiệu đầu tiên của tôi là nhờ vào nguồn điện không biết thiết kế đầu tiên được người nhưng sau đó, chỉ tại ATX được sản xuất hàng triệu nguồn điện, bao nhiêu anh vẫn thấy công việc nếu các tác phẩm kinh điển cũ và dài để giữ thị trường đoán. Nhiều nhà sản xuất đang hướng thị trường đến những cái tên khác nhau.
TL494 Số nguyên có các quyền tương đương: DBL494, MB3759, KA7500, S494, NCV494, NTE1729, AZ7500

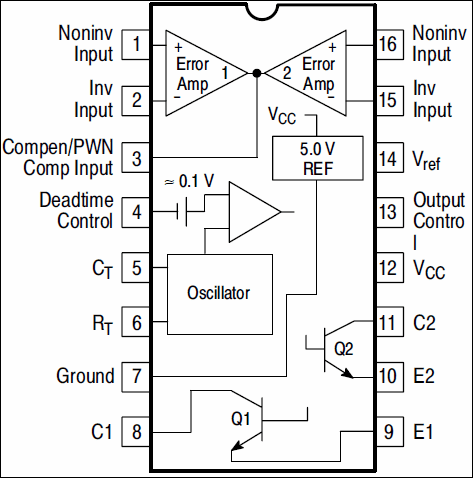

TL494 Xem
Thông tin chốt kết nối cấu trúc nội bộ
điện áp cung cấp cho ít nhất 7 volt tối đa 42 volt lý tưởng điện áp 12..15 volt đầu ra thứ hai có thể cung cấp 200mA quyền lực cho mỗi kênh khuếch đại lỗi có sẵn và 5 volts sẵn tham chiếu ổn định điều BJT và MOSFET transistor có thể kiểm soát giá rẻ và dồi dào trên thị trường
Tính toán dao động
Tần số hoạt động được cung cấp bởi các phần tử thụ động được kết nối với bộ dao động CT # 5 và # 6 chân RT
Các giá trị tôi nhìn thấy trên nguồn cung cấp năng lượng pc của tôi thường là 1nF và 12k … 16k
RT kháng đặt thành 10k và các giá trị tụ điện CT được thay đổi theo bảng bên dưới Tần số hoạt động:
CT 1nf 50 KHz
CT 1.5nf 40 KHz
CT 2.2nf 25 KHz
CT 1.5nf 40 KHz
CT 2.2nf 25 KHz
Các tụ điện thời gian CT thường là giá trị thấp 1nF 1.5nf ( 1nf cố định trong các ghi chú ứng dụng và tính kháng RT tính toán )
CT tụ thời gian cho 20 KHz 1nF RT thời gian điện trở 50 k
Oscillator : Kết nối một tụ điện bên ngoài và điện trở đến chân 5 và 6 điều khiển tần số dao động TL494. Bộ dao động được thiết lập để hoạt động ở 20 kHz, sử dụng các giá trị thành phần tính theo phương trình 8 và 9:
Bộ khuếch đại lỗi
Bây giờ chúng ta hãy xem xét sự tích hợp như một tổng thể, không chỉ là một tổng thể, mà là suy nghĩ đơn giản nhất về các amps op như các mạch được xây dựng với các bóng bán dẫn
Điện áp đầu ra của mạch 5 volts của chúng tôi Lỗi Amplifier mạch 5 volt điện áp đầu ra của điện áp đầu ra so sánh độ rộng xung của bộ điều khiển sẽ publish’m một nguồn cung cấp điện PC sửa đổi pin mạch 1 được thiết lập điện áp đầu ra bằng cách thay đổi các giá trị điện trở trong ENL
Phần đầu ra mà bạn nhìn thấy trong hình 5.1km 2 với kháng 2.5v từ sự căng thẳng giảm xuống mức pin 1 (nghịch đảo đầu vào không) thông tin từ các giá trị ở giữa hai điện trở 2.5v tôi giới thiệu trước cho doanh nghiệp này Miscela see đơn giản hoá công việc của tôi, tôi sử dụng chương trình: Miscela Siêu Chương trình Máy tính điện tử
Circuit đơn giản từ phần áp Divider chọn Analyze phần R1 và R2 điện áp đầu vào được thêm vào, kết quả là tất cả các yếu tố ( được nạp Vout: ) kết nối với khung xe R2 5.1km biến điện trở gắn điện áp đầu ra thay vì kháng thể được điều chỉnh
Nếu điện áp đầu ra là 12v, các giá trị điện trở sẽ được điều chỉnh để có được điện áp tham chiếu từ 12v đến 2.5v
TL494 5 volts lúc 5 volt điều tài liệu tham khảo có mặt trong (pin 14) cùng một phương pháp như 5.1km được chia cho điện trở và 2.5V để có được hàm lượng P 2 hoặc được kết nối với stabilisyo của đầu ra bộ khuếch đại lỗi để tăng đảo ngược51K đầu vào (R4) với thông tin phản hồi kháng được thực hiện mạch DC đạt được là 100.
Bộ khuếch đại lỗi
Bộ khuếch đại lỗi so sánh một mẫu đầu ra 5-V với tham chiếu và điều chỉnh PWM để duy trì dòng đầu ra không đổi
Bộ phận khuếch đại lỗi
Tham chiếu 5-V bên trong TL494 được chia thành 2,5 V bởi R3 và R4. Tín hiệu lỗi điện áp đầu ra cũng được chia cho 2,5 V bởi R8 và R9. Nếu đầu ra phải được điều chỉnh chính xác 5,0 V, một chiết 10 kω thể được sử dụng ở vị trí của R8 là một điều chỉnh để cung cấp. Tour tăng sự ổn định của mạch khuếch đại lỗi, đầu ra của bộ khuếch đại lỗi được đưa trở lại vào đầu vào đảo ngược qua R7, giảm được đến 100.
Bộ khuếch đại giới hạn hiện tại
Mạch giới hạn cho 10 ampere đầu ra hiện tại được hiển thị dưới đây
10 ampe tải hiện tại 1,5 amperes inductor hiện tại xác định
R1 và R2 điện trở pin 14 Vref (5Volt) điện áp nhận được từ các hằng số cuối khoảng 1 volt điện trở R 3 được kết nối trong loạt vào khung đó tải kết nối với mạch – qua kháng đi qua R3 10 amp hiện tại là sẽ rơi vào ucrar 1 volt giới hạn hiện tại không inverting đầu vào (pin 16) R3 hiện tại hạn chế sức đề kháng của tương lai sẽ được thu hẹp chiều rộng của xung đầu ra thường được sử dụng cho sức đề kháng cao là kháng đá hoặc dây được sử dụng cho dây là rất thấp
Bộ khuếch đại giới hạn hiện tại
Nguồn điện được thiết kế cho dòng tải 10-A và một vòng xoay IL 1,5 A; Do đó, dòng ngắn mạch nên là:
Mạch giới hạn hiện tại
Điện trở R1 và R2 đặt tham chiếu cho khoảng 1 V trên đầu vào đảo ngược của bộ khuếch đại giới hạn hiện tại. Điện trở R11, với tải trọng, áp dụng 1 V cho thiết bị đầu cuối không đảo chiều của bộ khuếch đại giới hạn hiện tại. Giá trị của R11 là:
R11 = 1V / 10A = 0,1 ohm
Khởi động mềm
TL494 để dành từ từ để các kết quả đầu ra của thông điệp tích hợp mềm Bắt đầu mạch đoạn đường nối dao động được sử dụng trong một số SMPS cung cấp điện điện áp đầu ra trong hoạt động đầu tiên của khởi động mềm mạch được sử dụng để đảm bảo rằng có ra ngay sau khi 2.2uf C2 chung … 4,7 UF giữa RT 4.7km … từ .10k R6 1k … 4.7k
Nhìn vào các đường cong trong sơ đồ pha sau, có thể thấy rằng độ rộng xung tăng dần Nhìn chung, thời gian khởi động mềm là xung nhịp 25 đến 100, và điện trở R6 được cố định là tụ 1k và C2 có thể được tính toán với tần số làm việc dựa trên 50us
Mạch khởi động mềm cho phép xung được áp dụng cho đầu ra để tăng dạng sóng dốc âm tới đầu vào điều khiển thời gian chết (chân 4). Ban đầu, tụ C2 tác dụng đầu vào điều khiển thời gian chết để làm theo bộ điều chỉnh 5 V, điều này sẽ vô hiệu hóa đầu ra (100% thời gian chết). Khi tụ điện thông qua R6, độ rộng xung đầu ra tăng chậm cho đến khi vòng điều khiển nhận lệnh. Với tỷ lệ điện trở 1: 10 cho R6 và R7, điện áp tại chân 4 được đánh giá ở 0.1 × 5 V hoặc 0.5 V. Thời gian khởi động mềm thường nằm trong khoảng 25 đến 100 chu kỳ đồng hồ. Nếu 50 chu kỳ đồng hồ ở tốc độ chuyển đổi 20 kHz được chọn, thời gian khởi động mềm là:
t = 1 / f = 1/20 KHz = 50 chúng tôi trên mỗi đồng hồ clyce
Giá trị của tụ điện sau đó được xác định bởi:
C2 thời gian khởi động mềm / R6 (50 chu kỳ X 50 chu kỳ) 1 k = 2,5
Đối với ngay bây giờ để tiếc là chúng tôi đang ở phía sau nhiều sản xuất ở nước ta rất vững chắc nguồn cung cấp điện nguồn máy tính tốt nhất cho bảng dữ liệu Thổ Nhĩ Kỳ ra không phải là một ghi chú ứng dụng đa ngôn ngữ của nhiều vật liệu điện tử khác nhau tích hợp transişstör phát minh chúng ta có thể giải quyết vấn đề với đủ lý thuyết ít hơn và tập luyện với tay TL494 của chúng tôi hầu như tất cả các kết hợp được áp dụng trong các mạch này
Sơ đồ mạch cung cấp điện pc mẫu
Máy tính ATX DTK PTP-2007-MACRON Power-ATX9912
ATX Wintech Electronics Corp WIN-235PE
Cung cấp điện ATX PC EC-200X
Power Master 230W ATX
