UJT transistor thành phần đơn. Nó là một yếu tố mạch điện tử bán dẫn phát triển đặc biệt cho sự dẫn điện của bóng bán dẫn (đánh lửa, kích hoạt). Bạn sẽ có một sự hiểu biết tốt hơn về làm việc với ứng dụng tường thuật chi tiết, hoạt hình ứng dụng và các mạch
Mặc dù UJT là một phần tử mạch ba chân giống như một bóng bán dẫn BJT, nó có một nhân vật rất khác.
Như bạn có thể thấy, một UJT được tạo thành từ một thanh silicone loại N, cả hai bên đều được kết nối hoàn toàn. Có một vật liệu loại P và một đầu ở giữa thanh và trong vùng lân cận của cạnh. Sự kết hợp của thanh loại N và chất bán dẫn loại P được gọi là E (Emitter), thanh loại N gần chất bán dẫn loại P được gọi là kết thúc B2 (Base2), và đầu xa là B1 (Base1). Điện trở giữa B1 và B2 được gọi là “kháng giữa”. Mức kháng cự này được thể hiện bởi RBB. Giá trị nằm trong khoảng từ 5K đến 10K.
Trong hoạt động, nguồn VBB dương được kết nối với đầu cuối B2, trong khi đầu nối B1 được kết nối với đầu cực âm của nguồn. Khi bộ phát của UJT được mở, tức là không được kết nối với nguồn VE, bộ chia điện áp điện trở được hình thành giữa các đầu nối B2-E-B1. Điện áp này được tạo ra bởi thanh silicon giữa bộ chia B2-B1. Khi điện áp VE được áp dụng; Nếu điện áp AND nhỏ hơn điện áp nVBB, diode emitter bị nghịch đảo ngược, và nếu điện áp lớn hơn điện áp nVBB, thì diode emitter được làm phẳng và dòng điện chạy giữa B1 và Emitter. Dòng Emitter này bao gồm các khoảng trống được vẽ về phía đầu B1. Việc thu hồi khoảng trống về phía thiết bị đầu cuối B1 được cung cấp bởi các điện tử do nguồn VBB cung cấp. Các điện tử dư thừa được tạo ra theo cách này làm cho ứng suất RB1 giảm xuống. Kết quả là, sự gia tăng dòng điện phát được cung cấp bằng cách giảm dòng phát. cụ thể làTính năng TIÊU CHUẨN NEGATIVE có hiệu lực.
UJT chủ yếu được sử dụng cho các bộ kích hoạt định kỳ để tạo ra một mạch dao động cho các dạng sóng sawtooth tuyến tính. Nó là cần thiết để thêm một nguồn BJT tuyến tính thêm hiện tại nguồn mạch để có được một dạng sóng tuyến tính. Bây giờ tôi sẽ
giải thích một vài câu đơn giản để giải thích hoạt động của một Dynamics mạch mẫu cho hai ứng dụng này . Điểm quan trọng nhất cần ghi nhớ ở đây là khi điện áp giữa E-B1 và E-B1 được nâng lên một mức nhất định, dòng điện chạy qua các đầu nối E-B1, do đó điện trở giữa hai điểm này rất thấp và dòng điện phát đang chảy. Khi điện áp giữa E-B1 giảm, nó dừng dòng điện chạy qua UJT.
Khi công tắc S tắt, tụ bù CT tải trên từ từ chìm qua điện trở RT. Điều này nhồi là một dạng mũ như nó được. Điện áp trên CT được thải ra qua điện áp E-B1 trên CT khi UJT vượt quá điện áp nVBB. Dòng phát ra này được tạo ra trong quá trình xả tạo ra dạng sóng đầu ra trên R1 như sau. Dòng phát ra cũng dừng khi điện áp trên CT tắt. Mạch tắt khi công tắc S được tắt đầu tiên và tụ điện CT bắt đầu sạc lại, vì vậy mạch tiếp tục hoạt động định kỳ.
Tuyến tính Sawtooth Wave Generator:
Sóng nếu cần thiết được quan sát sự gia tăng trong cả thời gian mùa thu không phải là cách tuyến tính. Dạng sóng này có thể dễ dàng được sử dụng trong một số mạch kích hoạt. Nhưng, đặc biệt, một số mạch yêu cầu dạng sóng tuyến tính trong cả tăng và giảm. Ví dụ, bộ dao động máy quét có thể được đưa ra làm ví dụ. Để đạt được dạng sóng của FIG điền tụ CT tuyến tính với điều kiện ở lại với hình dạng cơ bản của mạch điện trên và đẩy mạnh với mạch xả bổ sung. Cách đơn giản và tiết kiệm nhất là lấp đầy tụ điện CT với dòng điện không đổi. Trong trường hợp này, điện áp trên tụ điện tăng tuyến tính.

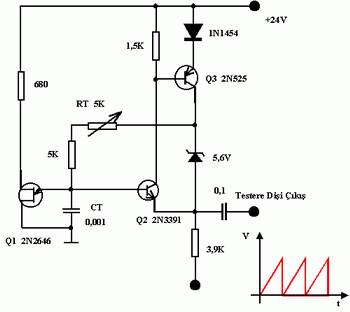

Bóng bán dẫn Q3 hoạt động như một nguồn dòng tuyến tính. Nếu Q2 transistor chuyển hình thành trên sản lượng CT của các tụ điện đầu ra dạng sóng tuyến tính đóng vai trò như một bộ khuếch đại đệm. Nếu điện trở thiết lập của mạch là RT, nó điều chỉnh tần số bằng 1/5. Mạch tạo ra một điện áp răng cưa tuyến tính giữa khoảng 10KHz và 50KHz.
Sóng nếu cần thiết được quan sát sự gia tăng trong cả thời gian mùa thu không phải là cách tuyến tính. Dạng sóng này có thể dễ dàng được sử dụng trong một số mạch kích hoạt. Nhưng, đặc biệt, một số mạch yêu cầu dạng sóng tuyến tính trong cả tăng và giảm. Ví dụ, bộ dao động máy quét có thể được đưa ra làm ví dụ. Để đạt được dạng sóng của FIG điền tụ CT tuyến tính với điều kiện ở lại với hình dạng cơ bản của mạch điện trên và đẩy mạnh với mạch xả bổ sung. Cách đơn giản và tiết kiệm nhất là lấp đầy tụ điện CT với dòng điện không đổi. Trong trường hợp này, điện áp trên tụ điện tăng tuyến tính.
Bóng bán dẫn Q3 hoạt động như một nguồn dòng tuyến tính. Nếu Q2 transistor chuyển hình thành trên sản lượng CT của các tụ điện đầu ra dạng sóng tuyến tính đóng vai trò như một bộ khuếch đại đệm. Nếu điện trở thiết lập của mạch là RT, nó điều chỉnh tần số bằng 1/5. Mạch tạo ra một điện áp răng cưa tuyến tính giữa khoảng 10KHz và 50KHz.
UJT và Thyristörl Tải mạch điều khiển

mạch 12V alternans dương diode điện áp D1 được áp dụng thông qua điện trở R1 và tụ C1 được sạc thông qua P1 chiết. Khi điện áp sạc của C1 đạt đến điện áp đánh lửa của UJT, UJT thực hiện truyền dẫn. Tụ điện C1 xả qua E-B1. Mắt của Thyristor (cổng) nhận điện áp kích hoạt dương và dẫn ánh sáng và đèn L sáng lên.
Khi Altemans thay đổi hướng UJT là cách ly. Luân phiên thay đổi không hoạt động. Khi các thay thế lại dương, các sự kiện tương tự được lặp lại, UJT và thyristor đi qua. Những sự kiện này tiếp tục trên cơ sở định kỳ.
Góc kích hoạt thyristor xen kẽ dương được thiết lập bởi bộ chiết áp P1.

Điện áp 220V và mạch điều khiển pha điều khiển thyristor 220V. Tải RL có thể là tải trọng của AA hoặc DA. Một tải trọng cần được kết nối sau khi điốt, nơi tải được chỉ định bởi các đường đứt nét. Dòng trực tiếp toàn sóng được lấy từ đầu ra diode.
Dao động được điều khiển bởi UJT.
Đặt tần số của bộ dao động thành P1 và C1. Thời gian sạc và xả của C1 được điều chỉnh bằng chiết áp P1. C1 ‘trong sạc điện áp UJT’ đi qua bằng cách dẫn, B1, R3 cuối cùng sẽ đốt cháy Thyristos xung điện áp xảy ra. Thyristor đi qua dẫn và vẫn còn trong dẫn cho đến khi kết thúc luân phiên.
Sự kiện này được lặp lại định kỳ trong mỗi lần thay đổi. Điện áp tại đầu diode zener vẫn không đổi ở điện áp hỏng 18V. Điện áp này được sử dụng để vận hành bộ dao động của UJT.
Bằng cách thay đổi thời gian sạc (α) của C1 với chiết áp P1, điện áp tại các đầu cực tải có thể được thay đổi. Các tụ điện C1 được nạp lại vào đầu mỗi lần luân phiên. Nó thải ra trong mỗi lần truyền UJT. Nếu đèn tải được kết nối với mạch này là RL, bộ điều chỉnh ánh sáng sẽ hoạt động như một mạch điều khiển tốc độ nếu động cơ được đặt.
mạch 12V alternans dương diode điện áp D1 được áp dụng thông qua điện trở R1 và tụ C1 được sạc thông qua P1 chiết. Khi điện áp sạc của C1 đạt đến điện áp đánh lửa của UJT, UJT thực hiện truyền dẫn. Tụ điện C1 xả qua E-B1. Mắt của Thyristor (cổng) nhận điện áp kích hoạt dương và dẫn ánh sáng và đèn L sáng lên.
Khi Altemans thay đổi hướng UJT là cách ly. Luân phiên thay đổi không hoạt động. Khi các thay thế lại dương, các sự kiện tương tự được lặp lại, UJT và thyristor đi qua. Những sự kiện này tiếp tục trên cơ sở định kỳ.
Góc kích hoạt thyristor xen kẽ dương được thiết lập bởi bộ chiết áp P1.
Điện áp 220V và mạch điều khiển pha điều khiển thyristor 220V. Tải RL có thể là tải trọng của AA hoặc DA. Một tải trọng cần được kết nối sau khi điốt, nơi tải được chỉ định bởi các đường đứt nét. Dòng trực tiếp toàn sóng được lấy từ đầu ra diode.
Dao động được điều khiển bởi UJT.
Đặt tần số của bộ dao động thành P1 và C1. Thời gian sạc và xả của C1 được điều chỉnh bằng chiết áp P1. C1 ‘trong sạc điện áp UJT’ đi qua bằng cách dẫn, B1, R3 cuối cùng sẽ đốt cháy Thyristos xung điện áp xảy ra. Thyristor đi qua dẫn và vẫn còn trong dẫn cho đến khi kết thúc luân phiên.
Sự kiện này được lặp lại định kỳ trong mỗi lần thay đổi. Điện áp tại đầu diode zener vẫn không đổi ở điện áp hỏng 18V. Điện áp này được sử dụng để vận hành bộ dao động của UJT.
Bằng cách thay đổi thời gian sạc (α) của C1 với chiết áp P1, điện áp tại các đầu cực tải có thể được thay đổi. Các tụ điện C1 được nạp lại vào đầu mỗi lần luân phiên. Nó thải ra trong mỗi lần truyền UJT. Nếu đèn tải được kết nối với mạch này là RL, bộ điều chỉnh ánh sáng sẽ hoạt động như một mạch điều khiển tốc độ nếu động cơ được đặt.
